Взвешивание ёмкостей, бункеров и силосов на датчиках HBM
Решения HBM / HBK для контроля массы сырья, жидкостей, сыпучих материалов и готового продукта в ёмкостях, резервуарах, силосах, бункерах и дозаторах. Подбор включает тензодатчики, весовые модули, монтажную оснастку, клеммные коробки, весовую электронику и схему установки под конкретную конструкцию.
Весовая система начинается с правильной механики

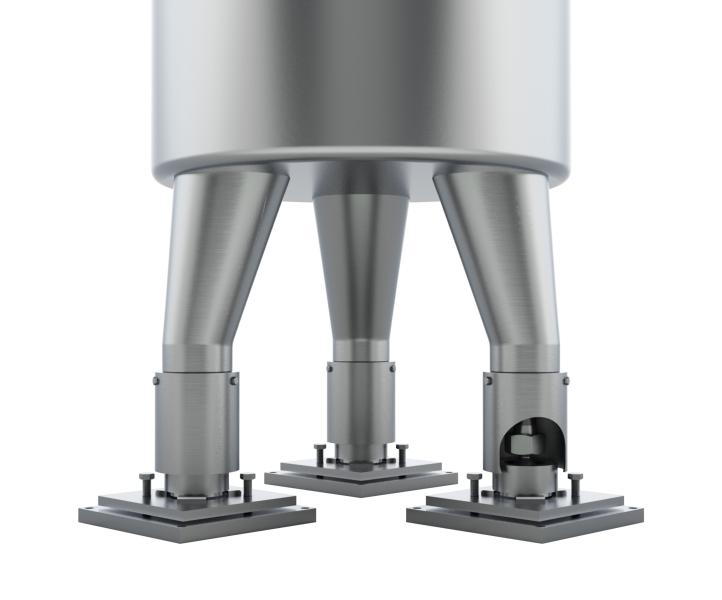

При взвешивании ёмкости тензодатчик работает не отдельно, а как часть механической системы. На результат влияют число опор, распределение массы, температурное расширение конструкции, ветер, вибрации, боковые силы, подводящие трубопроводы, мешалки, конвейеры и жёсткость рамы.
Поэтому для силоса, резервуара или бункера важно выбирать не только номинальную нагрузку датчика, но и весовой модуль: с маятниковой опорой, стабилизирующей тягой, защитой от подъёма, горизонтальными ограничителями и исполнением под условия среды.
Из чего состоит решение для взвешивания ёмкости
Типовая система строится вокруг тензодатчиков HBM, монтажных модулей, суммирования сигналов и весовой электроники. Состав зависит от массы, точности, среды эксплуатации и требований к интеграции в АСУ ТП.
| Узел системы | Что подбирается | На что влияет |
|---|---|---|
| Тензодатчики | HLCB, Z6, C16A, C16i, RTN, C2A и другие серии HBM | диапазон нагрузки, точность, поверяемость, устойчивость к среде |
| Весовые модули | HLCM, Z6M, Z6AM, C16/M, RTN/M, C2A/M | корректный ввод нагрузки, защита от боковых сил, монтажная устойчивость |
| Опоры и ограничители | маятниковые опоры, эластомерные опоры, стабилизирующие тяги, защита от подъёма | компенсация смещений, ветра, вибрации, температурного расширения |
| Клеммные коробки | суммирование сигналов, выравнивание углов, защита кабельных соединений | точность многодатчиковой системы и удобство настройки |
| Весовая электроника | терминалы, усилители, преобразователи, цифровые интерфейсы | передача данных, индикация, дозирование, интеграция с ПЛК |
| Документация | схема установки, монтажные размеры, кабельная схема, параметры настройки | правильный монтаж, запуск, обслуживание и последующая замена компонентов |
Для новых объектов
- подбор датчиков и модулей под массу ёмкости и продукта;
- расчёт запаса по нагрузке и числа опор;
- выбор исполнения под улицу, мойку, пыль, влажность или взрывоопасную зону;
- подбор электроники под ПЛК, диспетчеризацию или локальную индикацию.
Для замены оборудования
- подбор аналога по шильдику датчика или старой спецификации;
- проверка совместимости по нагрузке, габаритам и кабелю;
- замена тензодатчика без переделки всей механики, если это возможно;
- обновление электроники при переходе на цифровую систему.
Какие модули HBM применяются для ёмкостей и силосов
| Семейство | Базовый датчик | Диапазон | Где применять |
|---|---|---|---|
| HLCM | HLCB | 110 кг–4,4 т | ёмкости, бункеры, дозаторы, контроль уровня, пищевая промышленность и строительные материалы |
| Z6M | Z6F | 30–500 кг | компактные ёмкости, небольшие бункеры, технологические весовые узлы |
| Z6AM | Z6F | 50–500 кг | высокоточные ёмкости, дозирование, фармацевтические и лабораторно-производственные задачи |
| C16/M | C16A | 20–200 т | крупные силосы, тяжёлые бункеры, резервуары, автомобильные и промышленные весы |
| RTN/M | RTN | по нагрузке RTN | тяжёлые ёмкости, платформы, силосы, крупные технологические конструкции |
| C2A/M | C2A | 1–10 т | точное процессное взвешивание, резервуары, уровень, системы с требованиями к поверке |
Как рассчитывается нагрузка на датчики
Номинал датчика выбирают не равным полной массе объекта, а с учётом числа опор, неравномерности загрузки, массы металлоконструкции, динамики, боковых сил и технологического запаса.
Типовые задачи
Контроль уровня по массе
Измерение остатка сырья или продукта в резервуаре, силосе, бункере или технологической ёмкости без контакта с материалом.
Дозирование и загрузка
Контроль загрузки компонентов, смешивания, фасовки, рецептурного дозирования и передачи материала между участками.
Силосы и бункеры
Взвешивание цемента, зерна, муки, гранулята, порошков, комбикормов, полимеров и других сыпучих материалов.
Резервуары и реакторы
Контроль массы жидкостей, паст, химических компонентов, продуктов переработки и технологических партий.
Что нужно для подбора
Для точного подбора достаточно исходных данных по ёмкости, материалу, монтажу и требованиям к системе управления. Чем точнее данные по конструкции, тем меньше риск ошибки в датчике, модуле и электронике.
