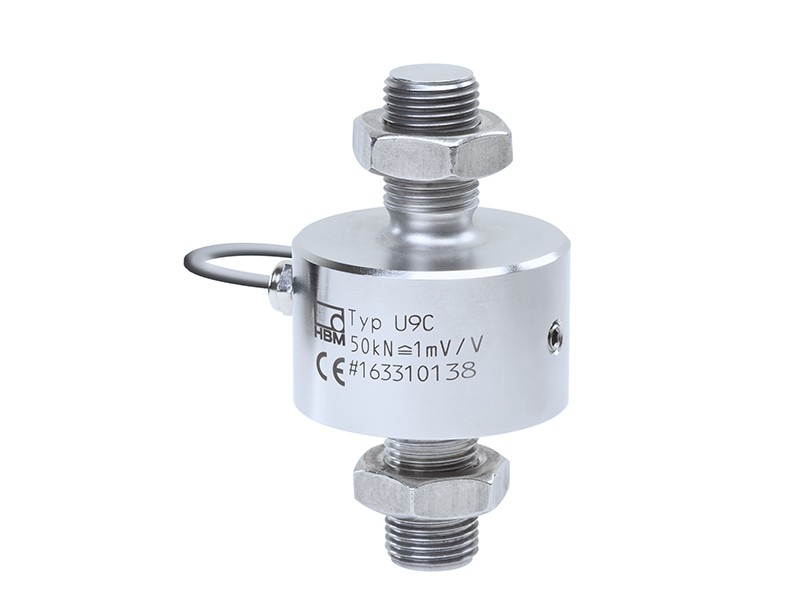

Датчик силы HBM U9C
Оригинальный миниатюрный датчик силы HBM U9C для измерения растяжения и сжатия в производственных процессах, испытательных установках, компактных стендах и динамических задачах. Серия применяется там, где монтажное пространство ограничено, но требуется стабильный тензометрический сигнал и высокая жёсткость измерительного узла.
U9C для компактных узлов растяжения и сжатия
HBM U9C рассчитан на измерение силы в двух направлениях — растяжение и сжатие. Благодаря малым габаритам датчик удобно встраивать в технологические машины, испытательные приспособления, узлы контроля усилия, механизмы сборки и компактные OEM-конструкции.
Высокая собственная частота и малая масса делают U9C подходящим для быстрых процессов. При этом датчик остаётся тензометрическим преобразователем, поэтому обеспечивает стабильное измерение статических усилий и долговременную повторяемость результата.
Основные артикулы HBM U9C
Ниже приведены базовые артикулы U9C по номинальному диапазону. Для заказа специальных исполнений используется конфигурируемый код K-U9C с выбором кабеля, разъёма, TEDS или встроенного усилителя.
| Номинальная сила | Стандартный артикул | Типовые задачи |
|---|---|---|
| 50 Н | 1-U9C/50N | малые усилия, лабораторные приспособления, контроль пружин и компактных деталей |
| 100 Н | 1-U9C/100N | малые усилия в производственных и испытательных узлах |
| 200 Н | 1-U9C/200N | контроль усилия сборки, миниатюрные стенды, OEM-интеграция |
| 0,5 кН | 1-U9C/0.5KN | компактные стенды, контроль прижатия, измерение технологических усилий |
| 1 кН | 1-U9C/1KN | испытания компонентов, производственный контроль, малые прессы |
| 2 кН | 1-U9C/2kN | контроль растяжения и сжатия в технологических машинах |
| 5 кН | 1-U9C/5kN | производственные испытания, контроль усилия, динамические процессы |
| 10 кН | 1-U9C/10kN | испытательные приспособления, сборочные машины, контроль прессовых усилий |
| 20 кН | 1-U9C/20KN | силовые испытания компонентов, прессовые операции, технологические стенды |
| 50 кН | 1-U9C/50KN | компактные узлы с высокими усилиями, стенды и производственные машины |
Код конфигурации K-U9C
- K-U9C — конфигурируемое исполнение.
- 0050…50k0 — код номинального диапазона от 50 Н до 50 кН.
- 01m5 / 03m0 / 05m0 / 06m0 / 07m0 / 12m0 — варианты длины кабеля.
- Y — свободные концы кабеля.
- F / N / Q — варианты разъёмов для измерительной электроники.
Опции выхода и идентификации
- T — TEDS для автоматической идентификации датчика.
- S — исполнение без TEDS.
- VA1 — встроенный усилитель с выходом 0–10 В.
- VA2 — встроенный усилитель с выходом 4–20 мА.
- IO-Link — цифровой вариант для интеграции в автоматизированные системы.
Технические характеристики HBM U9C
| Тип изделия | Миниатюрный датчик силы растяжения и сжатия |
|---|---|
| Номинальные диапазоны | 50 Н, 100 Н, 200 Н, 0,5 кН, 1 кН, 2 кН, 5 кН, 10 кН, 20 кН, 50 кН |
| Класс точности HBM | 0.2 |
| Измеряемая сила | растяжение и сжатие |
| Номинальная чувствительность | 1 мВ/В |
| Схема подключения | 4-проводная схема |
| Рекомендуемое питание | 5 В |
| Диапазон питания | 0,5…12 В для пассивного тензометрического исполнения |
| Входное сопротивление | 250…400 Ом или 300…450 Ом — в зависимости от диапазона |
| Выходное сопротивление | 200…400 Ом или 145…450 Ом — в зависимости от диапазона |
| Номинальный температурный диапазон | −10…+70 °C |
| Рабочий температурный диапазон | −30…+85 °C |
| Температура хранения | −30…+85 °C |
| Максимальная рабочая сила | до 200 % или 150 % от номинального диапазона, в зависимости от исполнения |
| Предельная сила | более 200 % или более 150 % от номинального диапазона, в зависимости от исполнения |
| Разрушающая сила | более 400 % от номинального диапазона |
| Собственная частота | примерно 6,5…15,9 кГц, в зависимости от диапазона |
| Кабель | 4-проводный кабель с PUR-изоляцией; доступны разные длины и разъёмы |
| Степень защиты | IP67 |
| Материал чувствительного элемента | сталь; сварная коррозионностойкая конструкция |
| Варианты выхода | пассивный мВ/В, IO-Link, 0–10 В, 4–20 мА |
| Основные применения | производственные процессы, испытательные приспособления, компактные стенды, OEM-механика, динамические измерения, контроль растяжения и сжатия |
Аксессуары, подключение и монтаж
Для U9C важно правильно выбрать элементы ввода нагрузки, длину кабеля, разъём, TEDS и вариант выходного сигнала. При растяжении обычно применяются шарнирные проушины, которые уменьшают влияние перекоса и боковых усилий.
| Группа | Артикул / вариант | Назначение |
|---|---|---|
| Шарнирная проушина | 1-Z8/100kg/ZGW | для U9C 50 Н…1 кН |
| Шарнирная проушина | 1-U9/20KN/ZGWR | для U9C 2…20 кН |
| Шарнирная проушина | 1-U9a/50kN/ZGW | для U9C 50 кН |
| Кабель | 1,5 м, 3 м, 5 м, 6 м, 7 м, 12 м | выбор длины под расположение датчика и измерительной электроники |
| Разъём | 15-pin Sub-D | подключение к измерительным усилителям HBM / HBK |
| Разъём | MS3106PEMV | промышленное разъёмное подключение |
| Разъём | 15-pin Sub-HD | вариант подключения для совместимых измерительных систем |
| TEDS | T | автоматическая идентификация датчика и параметров канала |
| Встроенный усилитель | VA1 | измерительная цепь с выходом 0–10 В |
| Встроенный усилитель | VA2 | измерительная цепь с выходом 4–20 мА |
| Кабель для VA1 / VA2 | 1-KAB168-5, 1-KAB168-20 | PUR-кабель с M12 и свободными концами, 5 м или 20 м |
Что проверить перед заказом U9C
U9C часто выбирают из-за малых размеров, но именно компактная установка повышает требования к механике: нужно исключить перекосы, паразитные моменты, боковые силы, зажатие кабеля и жёсткие связи, которые могут исказить результат измерения.
