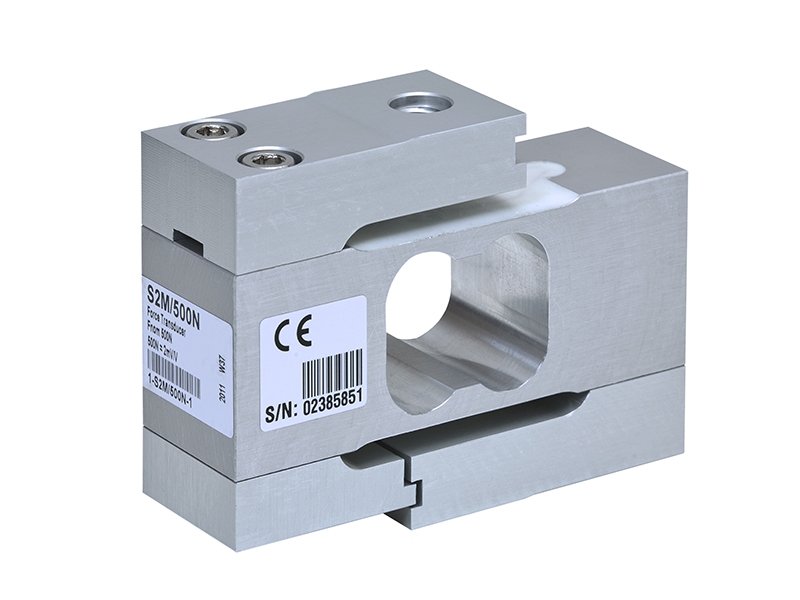

Датчик силы HBM S2M
Оригинальный S-образный датчик силы HBM S2M для точного измерения растяжения и сжатия в малых диапазонах усилия. Серия применяется в испытательных стендах, лабораторных установках, производственном контроле, контроле усилия сборки, настройке механизмов и динамических измерительных задачах.
S2M для точного измерения малых сил
HBM S2M рассчитан на измерение статических и динамических сил растяжения и сжатия в диапазонах от 10 Н до 1000 Н. S-образная конструкция удобна для установки в тяговые узлы, рычажные механизмы, небольшие испытательные стенды и системы контроля усилия.
Серия отличается высоким выходным сигналом 2 мВ/В, классом точности 0.02, защитой IP67, 6-проводной схемой подключения и встроенной защитой от сильной перегрузки. Для интеграции доступны стандартные артикулы, кабели разной длины, готовые разъёмы и TEDS.
Основные артикулы HBM S2M
Стандартные исполнения S2M поставляются с кабелем 6 м, свободными концами и без TEDS. Для специальных вариантов используется конфигурируемый код K-S2M-MONT.
| Номинальная сила | Стандартный артикул | Типовые задачи |
|---|---|---|
| 10 Н | 1-S2M/10N-1 | малые усилия, лабораторные приспособления, контроль пружин и тонких механических операций |
| 20 Н | 1-S2M/20N-1 | измерение малых сил растяжения и сжатия, настройка механизмов |
| 50 Н | 1-S2M/50N-1 | контроль усилия в компактных стендах, производственный контроль малых деталей |
| 100 Н | 1-S2M/100N-1 | испытания компонентов, малые сборочные операции, динамические измерения |
| 200 Н | 1-S2M/200N-1 | контроль усилия при сборке, тестирование узлов, рычажные измерительные схемы |
| 500 Н | 1-S2M/500N-1 | производственные стенды, испытательные приспособления, измерение растяжения и сжатия |
| 1000 Н | 1-S2M/1000N-1 | верхний диапазон серии, контроль усилия в компактных испытательных и производственных узлах |
Конфигурация K-S2M-MONT
- K-S2M-MONT — конфигурируемое исполнение S2M.
- 010N / 020N / 050N / 100N / 200N / 500N / 001K — код номинальной силы.
- 01M5 / 03M0 / 06M0 — кабель 1,5 м, 3 м или 6 м.
- Y — свободные концы кабеля.
- T / S — с TEDS или без TEDS.
Разъёмы и подключение
- F — D-sub-HD15 для MGC+ и Scout.
- Q — HD-sub-HD15 для QuantumX MX410, MX440, MX840.
- N — MS-разъём для MGC+, DMP или DK38.
- P — ODU 14-pin для SomatXR, степень защиты IP68.
- M — M12 8-pin для digiBOX и DSE.
Технические характеристики HBM S2M
| Тип изделия | S-образный датчик силы растяжения и сжатия |
|---|---|
| Номинальные диапазоны | 10 Н, 20 Н, 50 Н, 100 Н, 200 Н, 500 Н, 1000 Н |
| Класс точности HBM | 0.02 |
| Измеряемая сила | растяжение и сжатие |
| Номинальная чувствительность | 2 мВ/В |
| Схема подключения | 6-проводная схема |
| Рекомендуемое питание | 5 В |
| Диапазон питания | 0,5…12 В |
| Входное сопротивление | более 345 Ом |
| Выходное сопротивление | 350 Ом ±50 Ом |
| Изоляционное сопротивление | более 2 ГОм |
| Номинальный температурный диапазон | −10…+45 °C |
| Рабочий температурный диапазон | −10…+70 °C |
| Температура хранения | −10…+85 °C |
| Максимальная рабочая сила | 150 % от номинальной силы |
| Предельная сила | 1000 % от номинальной силы |
| Разрушающая сила | 1000 % от номинальной силы |
| Допустимая боковая сила | 100 % от номинальной силы |
| Номинальное перемещение | примерно 0,14…0,27 мм, в зависимости от диапазона |
| Собственная частота | примерно 113…665 Гц, в зависимости от диапазона |
| Допустимая вибрационная нагрузка | 140 % от номинальной силы |
| Степень защиты | IP67 |
| Материал измерительного тела | алюминий |
| Материал заливки | силикон |
| Кабель | 6-проводный PUR-кабель, пригодный для кабельных цепей |
| Основные применения | лабораторные стенды, контроль малых усилий, испытания компонентов, производственный контроль, статические и динамические измерения растяжения/сжатия |
Аксессуары, подключение и ввод нагрузки
Для S2M важно корректно передать усилие на датчик. При растяжении применяются шарнирные элементы, при сжатии — нагрузочная кнопка и нажимной элемент. Для измерительной цепи также подбираются кабель, разъём, TEDS и совместимый усилитель.
| Группа | Артикул / вариант | Назначение |
|---|---|---|
| Шарнирная проушина | 1-UR/200KG/ZGW | ввод растягивающей нагрузки и снижение влияния перекоса |
| Нагрузочная кнопка | 1-U1R-200KG/ZL | ввод сжимающей нагрузки через контактный элемент |
| Нажимной элемент | 1-EDO3/1KN | комплектующий элемент для сжатия и правильного приложения силы |
| Кабель заземления | 1-EEK4 | кабель заземления 400 мм |
| Кабель заземления | 1-EEK6 | кабель заземления 600 мм |
| Кабель заземления | 1-EEK8 | кабель заземления 800 мм |
| TEDS | T | автоматическая идентификация датчика в измерительной системе |
| Свободные концы | Y | подключение кабеля напрямую к клеммам измерительной электроники |
| Разъём M12 | M | подключение к digiBOX и DSE |
| Разъёмы для усилителей | F / Q / N / P | готовое подключение к MGC+, Scout, QuantumX, DMP, DK38 или SomatXR |
Что проверить перед заказом S2M
S2M применяется в малых диапазонах силы, поэтому на результат сильно влияют механика, трение, перекосы, кабельное шунтирование, жесткость крепления и правильный ввод нагрузки. Для точного измерения нужно заранее согласовать датчик, аксессуары и измерительную электронику.
