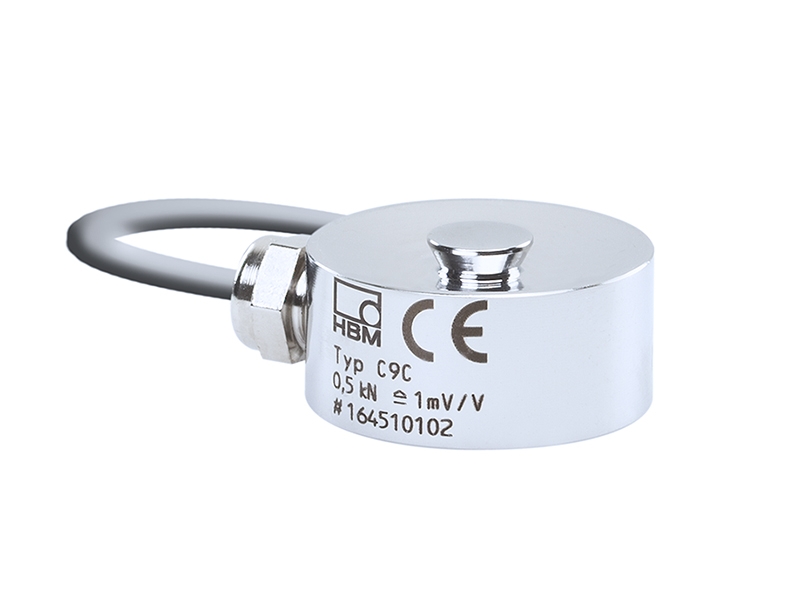

Датчик силы HBM C9C
Оригинальный миниатюрный датчик силы HBM C9C для измерения сжимающих усилий в производственных процессах, испытательных установках, прессовых операциях, контроле качества и быстрых динамических задачах. Серия применяется там, где монтажное пространство ограничено, а датчик должен сохранять жёсткость, стабильность и высокую частоту отклика.
C9C для компактного измерения силы сжатия
HBM C9C рассчитан на измерение только сжимающих усилий. Датчик используют в прессовых узлах, оснастке контроля усилия, производственных машинах, испытательных приспособлениях и компактных OEM-конструкциях, где стандартный датчик силы не помещается по высоте или диаметру.
Сварная конструкция из нержавеющей стали, высокая жёсткость, малая масса и высокая собственная частота делают C9C пригодным не только для статического контроля, но и для быстрых процессов. Для интеграции доступны пассивное мВ/В-исполнение, TEDS, 0–10 В, 4–20 мА и IO-Link.
Основные артикулы HBM C9C
Ниже приведены базовые артикулы C9C по номинальному диапазону. Для заказа специальных исполнений используется конфигурируемый код K-C9C с выбором кабеля, разъёма, TEDS, встроенного усилителя или IO-Link.
| Номинальная сила | Стандартный артикул | Типовые задачи |
|---|---|---|
| 50 Н | 1-C9C/50N | малые сжимающие усилия, лабораторные приспособления, контроль микропроцессов |
| 100 Н | 1-C9C/100N | малые усилия в испытательных и производственных узлах |
| 200 Н | 1-C9C/200N | контроль прижатия, компактные стенды, сборочные операции |
| 0,5 кН | 1-C9C/0.5KN | измерение сжатия в технологических машинах и компактной оснастке |
| 1 кН | 1-C9C/1KN | прессовые операции, контроль усилия сборки, испытания компонентов |
| 2 кН | 1-C9C/2kN | быстрые процессы, производственный контроль, компактные прессы |
| 5 кН | 1-C9C/5kN | пресс-фит, запрессовка, контроль усилия в технологическом цикле |
| 10 кН | 1-C9C/10kN | прессовые операции, испытания деталей, контроль производственного усилия |
| 20 кН | 1-C9C/20KN | силовые производственные операции, испытательные приспособления, контроль сжатия |
| 50 кН | 1-C9C/50KN | компактные узлы с высокими усилиями, прессы, стенды и производственные машины |
Код конфигурации K-C9C
- K-C9C — конфигурируемое исполнение.
- 050N…50K0 — код номинального диапазона от 50 Н до 50 кН.
- 01m5 / 03m0 / 05m0 / 06m0 / 07m0 / 12m0 — варианты длины кабеля.
- Y — свободные концы кабеля.
- F / N / Q / M — варианты разъёмов для измерительной электроники.
Опции выхода и идентификации
- T — TEDS для автоматической идентификации датчика.
- S — исполнение без TEDS.
- VA1 — встроенный усилитель с выходом 0–10 В.
- VA2 — встроенный усилитель с выходом 4–20 мА.
- VAIO — встроенный IO-Link-усилитель.
Технические характеристики HBM C9C
| Тип изделия | Миниатюрный датчик силы сжатия |
|---|---|
| Номинальные диапазоны | 50 Н, 100 Н, 200 Н, 0,5 кН, 1 кН, 2 кН, 5 кН, 10 кН, 20 кН, 50 кН |
| Класс точности HBM | 0.2 |
| Измеряемая сила | сжатие |
| Номинальная чувствительность | 1 мВ/В |
| Схема подключения | 4-проводная схема |
| Рекомендуемое питание | 5 В |
| Диапазон питания | 0,5…12 В для пассивного тензометрического исполнения |
| Входное сопротивление | 250…400 Ом или 300…450 Ом, в зависимости от диапазона |
| Выходное сопротивление | 200…400 Ом или 100…450 Ом, в зависимости от диапазона |
| Изоляционное сопротивление | более 1 ГОм |
| Номинальный температурный диапазон | −10…+70 °C |
| Рабочий температурный диапазон | −30…+85 °C |
| Температура хранения | −30…+85 °C |
| Максимальная рабочая сила | до 200 % от номинального диапазона; для 50 кН — 120 % |
| Предельная сила | более 200 % или более 150 % от номинального диапазона, в зависимости от исполнения |
| Разрушающая сила | более 400 % от номинального диапазона |
| Допустимый эксцентриситет нагрузки | зависит от диапазона и монтажной схемы; требуется центрированный ввод силы |
| Номинальное перемещение | примерно 0,009…0,075 мм, в зависимости от диапазона |
| Собственная частота | примерно 3,5…20 кГц, в зависимости от диапазона |
| Ударная нагрузка | 1000 м/с², 1000 ударов, длительность 3 мс |
| Вибрационная нагрузка | 5…65 Гц, 30 минут, 150 м/с² |
| Кабель | 4-проводный кабель с PUR-изоляцией; доступны длины 1,5 м, 3 м, 5 м, 6 м, 7 м и 12 м |
| Степень защиты | IP67 |
| Материал чувствительного элемента | сталь, герметично сварная конструкция |
| Варианты выхода | пассивный мВ/В, IO-Link, 0–10 В, 4–20 мА |
| Основные применения | производственные процессы, прессовые операции, испытательные приспособления, контроль сжатия, компактные стенды, динамические измерения |
Аксессуары, подключение и монтаж
Для C9C критично правильно ввести сжимающую нагрузку. Датчик должен работать с центрированным приложением силы, подходящим нажимным элементом, корректной опорной поверхностью и кабелем, который не создаёт паразитного механического влияния.
| Группа | Артикул / вариант | Назначение |
|---|---|---|
| Нажимной элемент | 1-EDO9/20kN | ввод сжимающей нагрузки для диапазонов 0,5…20 кН |
| Нажимной элемент | 1-EDO9/50kN | ввод сжимающей нагрузки для диапазона 50 кН |
| Кабель | 1,5 м, 3 м, 5 м, 6 м, 7 м, 12 м | выбор длины под расположение датчика и измерительной электроники |
| Кабель M12 | 1-KAB168-5 | PUR-кабель с M12 и свободными концами, 5 м; для VA1 / VA2 |
| Кабель M12 | 1-KAB168-20 | PUR-кабель с M12 и свободными концами, 20 м; для VA1 / VA2 |
| Разъём | 15-pin Sub-D | подключение к измерительным усилителям HBM / HBK |
| Разъём | MS3106PEMV | промышленное разъёмное подключение |
| Разъём | 15-pin Sub-HD | вариант подключения для совместимых измерительных систем |
| Разъём | M12 8-pin | вариант подключения для встроенных усилителей VA1 / VA2 |
| Разъём | M12 4-pin | вариант подключения для IO-Link-исполнения VAIO |
| TEDS | T | автоматическая идентификация датчика и параметров канала |
| Встроенный усилитель | VA1 | измерительная цепь с выходом 0–10 В |
| Встроенный усилитель | VA2 | измерительная цепь с выходом 4–20 мА |
| Встроенный усилитель | VAIO | IO-Link-исполнение с цифровым выходом и функциями диагностики |
Что проверить перед заказом C9C
C9C часто выбирают из-за минимальной высоты и малого диаметра, но компактная установка повышает требования к механике. Нагрузка должна вводиться по оси датчика, без перекоса, чрезмерного эксцентриситета, бокового контакта и жёстких связей, которые могут исказить результат.
