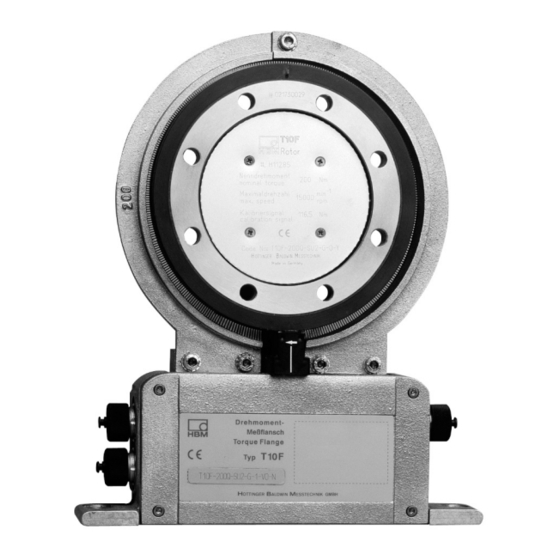

Датчик крутящего момента HBM T10F
Оригинальный фланцевый датчик крутящего момента HBM T10F для статических и динамических измерений момента в испытательных стендах, приводах, редукторах, трансмиссиях, электродвигателях и производственном контроле. Серия рассчитана на компактную установку между валами и муфтами, высокую жёсткость измерительного узла и стабильную передачу сигнала.
T10F для стендов, приводов и динамических измерений момента
HBM T10F применяют в задачах, где нужно измерять крутящий момент в реальном приводном тракте: на стендах двигателей, редукторов, насосов, трансмиссий, электроприводов, промышленных агрегатов и серийных изделий.
Фланцевая конструкция позволяет включать датчик в валопровод без длинного измерительного вала. Это уменьшает монтажную длину, снижает влияние дополнительных масс и упрощает построение жёсткой механической схемы стенда.
Основные диапазоны и конфигурации HBM T10F
T10F поставляется как конфигурируемый датчик с кодом заказа K-T10F. При подборе указываются диапазон момента, электрическая конфигурация, выходной сигнал, опция измерения скорости, защита, кабель и принадлежности.
| Номинальный момент | Типовой код диапазона | Типовые задачи |
|---|---|---|
| 50 Н·м | K-T10F-050Q | малые приводы, мотор-редукторы, компактные стенды, контроль момента в лёгких агрегатах |
| 100 Н·м | K-T10F-100Q | испытания электродвигателей, редукторов, насосов и приводных узлов малой мощности |
| 200 Н·м | K-T10F-200Q | стенды приводов, динамические испытания, проверка механических передач |
| 500 Н·м | K-T10F-500Q | производственные стенды, end-of-line, испытания редукторов и промышленных приводов |
| 1 кН·м | K-T10F-001R | силовые стенды, трансмиссии, редукторы, электроприводы средней мощности |
| 2 кН·м | K-T10F-002R | крупные стенды приводов, трансмиссионные испытания, контроль момента под нагрузкой |
| 3 кН·м | K-T10F-003R | динамические испытания агрегатов, стенды ресурса, промышленные силовые установки |
| 5 кН·м | K-T10F-005R | тяжёлые редукторы, крупные приводные линии, силовые стенды |
| 10 кН·м | K-T10F-010R | верхний диапазон серии, тяжёлые агрегаты, промышленные трансмиссии и силовые стенды |
Электрическая конфигурация
- SF1 — частотный выход для измерения момента.
- SU2 — аналоговый выход по напряжению.
- KF1 — конфигурация с внешним питанием несущей частоты.
- опция скорости — отдельный выход для измерения скорости вращения.
- разъёмы и кабели — выбираются под усилитель, стенд и шкаф управления.
Для чего выбирают T10F
- компактная фланцевая установка в приводной линии;
- измерение статического и динамического крутящего момента;
- интеграция в испытательные стенды и производственные машины;
- контроль момента, скорости, мощности и КПД агрегата;
- проверенная серия для стендовых и промышленных задач.
Технические характеристики HBM T10F
| Тип изделия | Фланцевый датчик крутящего момента |
|---|---|
| Номинальные диапазоны | 50 Н·м, 100 Н·м, 200 Н·м, 500 Н·м, 1 кН·м, 2 кН·м, 3 кН·м, 5 кН·м, 10 кН·м |
| Класс точности HBM | 0.1 |
| Измеряемая величина | крутящий момент; опционально скорость вращения |
| Режим измерения | статический и динамический крутящий момент |
| Номинальная скорость вращения | до 15 000 об/мин, в зависимости от диапазона и исполнения |
| Частотный выход | номинальный диапазон сигнала 5 кГц |
| Аналоговый выход | номинальный диапазон сигнала 10 В |
| Потребляемая мощность | менее 12 Вт |
| Линейность с гистерезисом | менее ±0,1 %; для отдельных исполнений доступны улучшенные варианты |
| Номинальный температурный диапазон | +10…+60 °C |
| Рабочий температурный диапазон | −10…+60 °C |
| Температура хранения | −20…+70 °C |
| Степень защиты | IP54 по EN 60529 для стандартного исполнения |
| Передача сигнала | бесконтактная передача измерительного сигнала между ротором и статором |
| Механическая установка | фланцевый ротор, статорный блок, монтаж между валами через фланцы и муфты |
| Основные применения | испытательные стенды двигателей, редукторов, трансмиссий, электроприводов, насосов, производственный контроль и end-of-line испытания |
Подключение, кабели и принадлежности
Для T10F важно заранее согласовать тип выходного сигнала, наличие канала скорости, разъёмы, кабельную длину, питание, усилитель и совместимость со стендом. Отдельно подбираются муфты, фланцы, защитные элементы и механическая центровка.
| Группа | Позиция / вариант | Назначение |
|---|---|---|
| Код заказа | K-T10F | конфигурируемое исполнение датчика под диапазон момента, сигнал, кабель и опции |
| Выход момента | SF1 / SU2 / KF1 | выбор частотного, аналогового или специального электрического исполнения |
| Канал скорости | опция измерения скорости вращения | измерение оборотов для расчёта мощности, контроля привода и динамики стенда |
| Кабельная розетка | 3-3312.0281 | 7-pin, угловой кабельный ввод, для выхода крутящего момента |
| Кабельная розетка | 3-3312.0120 | 8-pin, прямой кабельный ввод, для выхода скорости |
| Кабельная розетка | 3-3312.0282 | 8-pin, угловой кабельный ввод, для выхода скорости |
| Кабель | KAB8 / K-CAB | подключение датчика к измерительной электронике, шкафу стенда или интерфейсному модулю |
| Интерфейс | TIM40, TIM-PN, TIM-EC | передача сигнала момента и скорости в систему управления или стендовое ПО |
| Сбор данных | QuantumX, PMX, Genesis HighSpeed | регистрация динамических процессов, мощности, скорости и синхронных каналов |
| ПО | catman, Perception, eDrive | настройка измерений, запись, расчёт мощности, анализ и отчётность |
Что проверить перед заказом T10F
T10F работает в составе вращающейся механической системы. Поэтому при подборе нужно проверять не только номинальный момент, но и скорость, центровку валов, муфты, монтажные фланцы, инерцию, вибрации, защиту и тип сигнала, который требуется стенду или системе управления.
