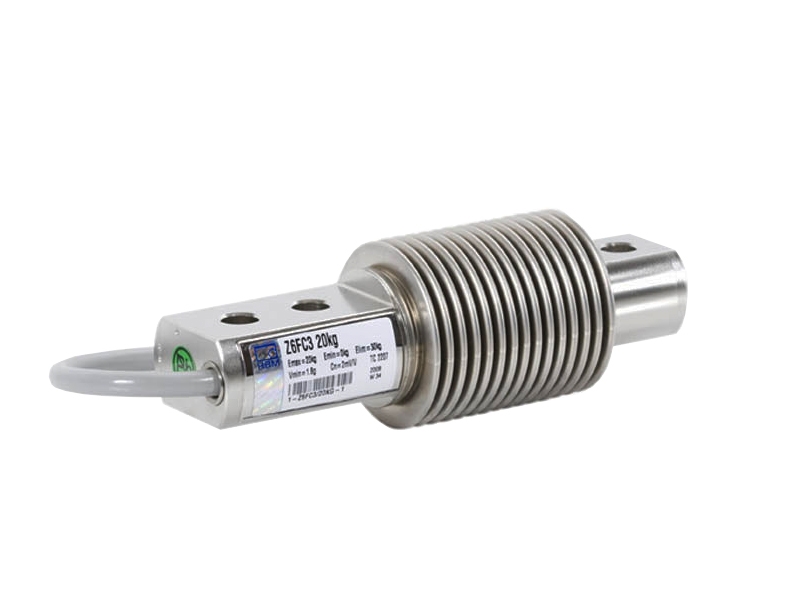

Тензодатчики веса HBM Z6 / Z6F / Z6R
Оригинальные балочные тензодатчики веса HBM Z6, Z6F и Z6R для платформенных весов, дозаторов, конвейерных весов, ёмкостей, технологического взвешивания и весовых модулей. Серия применяется там, где важны точность, компактный монтаж, устойчивость к влаге и стабильная работа в промышленной среде.
Z6 для промышленных весов, дозаторов и ёмкостей
HBM Z6 — одна из наиболее распространённых серий балочных тензодатчиков веса для промышленного взвешивания. Датчик применяется в платформенных весах, дозирующих системах, конвейерных весах, весовых модулях и узлах контроля массы.
Серия включает классические исполнения Z6F, крупное исполнение Z6G, специальные версии с разъёмом и усиленное исполнение Z6R для условий, где требуется повышенная стойкость к мойке, загрязнениям и агрессивной среде.
Основные артикулы HBM Z6
Ниже приведены часто запрашиваемые стандартные исполнения Z6 по нагрузке и классу точности. При заказе нужно указывать полный артикул и проверять требуемую длину кабеля, тип исполнения и наличие специальных опций.
| Нагрузка | D1 | C3 | C4 | C6 |
|---|---|---|---|---|
| 5 кг | 1-Z6FD1/5KG-1 | — | — | — |
| 10 кг | 1-Z6FD1/10KG-1 | 1-Z6FC3/10KG-1 | — | — |
| 20 кг | 1-Z6FD1/20KG-1 | 1-Z6FC3/20KG-1 | 1-Z6FC4/20KG-1 | 1-Z6FC6/20KG-1 |
| 30 кг | 1-Z6FD1/30KG-1 | 1-Z6FC3/30KG-1 | 1-Z6FC4/30KG-1 | 1-Z6FC6/30KG-1 |
| 50 кг | 1-Z6FD1/50KG-1 | 1-Z6FC3/50KG-1 | 1-Z6FC4/50KG-1 | 1-Z6FC6/50KG-1 |
| 100 кг | 1-Z6FD1/100KG-1 | 1-Z6FC3/100KG-1 | 1-Z6FC4/100KG-1 | 1-Z6FC6/100KG-1 |
| 200 кг | 1-Z6FD1/200KG-1 | 1-Z6FC3/200KG-1 | 1-Z6FC4/200KG-1 | 1-Z6FC6/200KG-1 |
| 500 кг | 1-Z6FD1/500KG-1 | 1-Z6FC3/500KG-1 1-Z6GC3/500KG |
1-Z6FC4/500KG-1 | — |
| 1 т | 1-Z6FD1/1T | 1-Z6FC3/1T | — | — |
Конфигурируемые версии Z6
- K-Z6-F — стандартное исполнение Z6F.
- K-Z6-G — крупное исполнение Z6G для 500 кг C3.
- D1 / C3 / C4 / C6 — классы точности по OIML.
- S3 / 6 / 12 — кабель 3 м, 6 м или 12 м.
- DC3 — гибкий кабель для подвижной прокладки.
Z6R для тяжёлых условий
- Нагрузки Z6R: 20 кг, 50 кг, 100 кг, 200 кг.
- Классы точности Z6R: D1 и C3.
- Степень защиты Z6R: IP68 / IP69K.
- Совместимость с Z6 по механике и электрическим параметрам.
- Применение в условиях мойки, пыли, загрязнений и агрессивной среды.
Технические характеристики HBM Z6 / Z6F / Z6R
| Тип изделия | Балочный тензодатчик веса |
|---|---|
| Основные исполнения | Z6F, Z6G, Z6-P, Z6R, Z6R-P |
| Номинальные нагрузки Z6 | 5 кг, 10 кг, 20 кг, 30 кг, 50 кг, 100 кг, 200 кг, 500 кг, 1 т |
| Номинальные нагрузки Z6R | 20 кг, 50 кг, 100 кг, 200 кг |
| Класс точности Z6 | D1, C3, C4, C5, C6 — в зависимости от нагрузки и исполнения |
| Класс точности Z6R | D1, C3 |
| Количество поверочных делений | До 6000 делений по OIML R60 для отдельных исполнений Z6 |
| Номинальная чувствительность | 2 мВ/В |
| Схема подключения | 6-проводная схема для компенсации влияния сопротивления кабеля |
| Входное сопротивление | 350…480 Ом |
| Выходное сопротивление | 356 Ом |
| Рекомендуемое питание | 5 В |
| Диапазон питания | 0,5…12 В |
| Номинальный температурный диапазон | −10…+40 °C |
| Рабочий температурный диапазон | −30…+70 °C |
| Температура хранения | −50…+85 °C |
| Предельная нагрузка | 150 % от номинальной нагрузки |
| Разрушающая нагрузка | 300 % от номинальной нагрузки |
| Степень защиты Z6 | IP68 |
| Степень защиты Z6R | IP68 / IP69K |
| Материал | Нержавеющая сталь; металлический сильфон у Z6 |
| Кабель | Стандартно 3 м; доступны варианты 6 м, 12 м и гибкий кабель для подвижной прокладки |
| Взрывозащита | Доступны исполнения ATEX / IECEx / FM для отдельных конфигураций |
| Основные применения | Платформенные весы, дозаторы, конвейерные весы, ёмкости, бункеры, весовые модули, технологическое взвешивание |
Монтажные принадлежности HBM Z6
Для корректного приложения нагрузки к Z6 применяются качающиеся опоры, шарнирные проушины, маятниковые опоры, резинометаллические элементы, базовые плиты и монтажные комплекты.
| Принадлежность | Артикул | Назначение |
|---|---|---|
| Качающаяся опора | 1-Z6/ZFP/200kg | Приложение нагрузки для Z6 до 200 кг |
| Шарнирная проушина | 1-Z6/200kg/ZGWR | Шарнирное соединение для Z6 5…200 кг |
| Шарнирная проушина | 1-Z6/1t/ZGWR | Шарнирное соединение для Z6 500 кг и 1 т |
| Складной рычаг | 1-Z6/200kg/ZRR | Монтажный элемент для Z6 до 200 кг |
| Качающаяся опора | 1-Z6/ZKP/200kg | Альтернативное приложение нагрузки для Z6 до 200 кг |
| Конус и коническая чашка | 1-Z6/xxxkg/ZK | Центрированное приложение нагрузки |
| Опора в комплекте | 1-Z6/PCX/500kg/SET | Комплект качающейся опоры для 500 кг |
| Базовая плита / монтажный комплект | 1-Z6/ZPU/xxxkg | Установка датчика в платформенных и технологических весовых узлах |
| Маятниковая опора | 1-Z6/xxxkg/ZPL | Компенсация небольших смещений и корректное приложение нагрузки |
| Резинометаллическая опора | 1-Z6/xxxkg/ZEL | Монтаж с демпфированием и компенсацией боковых воздействий |
Что проверить перед заказом Z6 / Z6F / Z6R
Внутри серии отличаются нагрузка, класс точности, исполнение корпуса, кабель, разъём, взрывозащита и монтажные элементы. Для замены старого датчика желательно использовать полный артикул или фото шильдика.
