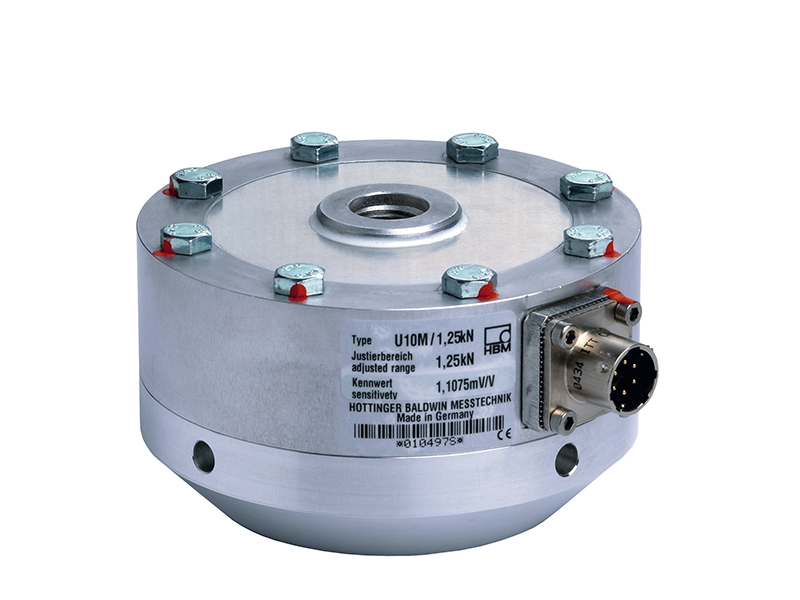

Датчик силы HBM U10M
Оригинальный датчик силы HBM U10M для точного измерения растяжения и сжатия в испытательных стендах, машинах испытания материалов, прессах, производственных системах и динамических измерительных задачах. Серия сочетает низкопрофильную конструкцию, высокую точность, жёсткость и устойчивость к боковым силам и изгибающим моментам.
U10M для точных статических и динамических измерений силы
HBM U10M применяется там, где датчик должен работать в обоих направлениях: на растяжение и на сжатие. Конструкция подходит для испытательных машин, стендов ресурса, контроля усилия в производстве, прессовых операций, измерения сил в приводах, механизмах и технологических узлах.
Для корректного подбора важны не только диапазон силы и точность. Нужно учитывать способ приложения нагрузки, адаптеры, резьбу, кабель, TEDS, количество измерительных мостов, тип калибровки, усилитель и требования к метрологической прослеживаемости измерительной цепи.
Основные артикулы HBM U10M
Ниже приведены базовые обозначения U10M по номинальному диапазону. Полная конфигурация уточняется по калибровке, выходному сигналу, количеству мостов, TEDS, типу подключения, адаптерам и принадлежностям для ввода нагрузки.
| Номинальная сила | Артикул | Типовые задачи |
|---|---|---|
| 1,25 кН | 1-U10M/1.25kN | точные лабораторные стенды, малые усилия, испытания компонентов |
| 2,5 кН | 1-U10M/2.5kN | испытательные машины, контроль усилия, статические и динамические задачи |
| 5 кН | 1-U10M/5kN | производственные стенды, машины испытания материалов, прессовые операции |
| 12,5 кН | 1-U10M/12.5kN | средние усилия, технологические испытания, динамические процессы |
| 25 кН | 1-U10M/25kN | испытательные стенды, контроль усилия сборки, производственные машины |
| 50 кН | 1-U10M/50kN | прессы, гидравлические стенды, силовые испытания узлов |
| 125 кН | 1-U10M/125kN | силовые стенды, испытание конструкций, крупные технологические усилия |
| 250 кН | 1-U10M/250kN | машины испытания материалов, крупные прессы, производственный контроль |
| 500 кН | 1-U10M/500kN | тяжёлые испытательные стенды, силовые установки, контроль больших усилий |
| 1,25 МН | 1-U10M/1.25MN | крупные стенды, высоконагруженные испытательные машины, тяжёлые промышленные задачи |
Ключевые варианты исполнения
- U10M — метрическое резьбовое исполнение.
- U10S — исполнение с дюймовой резьбой для отдельных задач.
- 100 % калибровка — стандартный диапазон по номинальной силе.
- 200 % калибровка — расширенная калибровка для отдельных измерительных задач.
- TEDS — автоматическая идентификация датчика в измерительной системе.
Опции для измерительной цепи
- один измерительный мост — стандартное подключение к усилителю;
- двойной мост — независимый второй сигнал для контроля или резервирования;
- байонетный разъём — стандартное электрическое подключение;
- фиксированный кабель — вариант для отдельных условий эксплуатации;
- адаптеры и шарнирные элементы — корректный ввод растягивающей или сжимающей нагрузки.
Технические характеристики HBM U10M
| Тип изделия | Низкопрофильный датчик силы растяжения и сжатия |
|---|---|
| Номинальные диапазоны | 1,25 кН, 2,5 кН, 5 кН, 12,5 кН, 25 кН, 50 кН, 125 кН, 250 кН, 500 кН, 1,25 МН |
| Расширенная калибровка | до 200 % номинального диапазона для отдельных конфигураций |
| Класс точности HBM | 0.02, 0.03, 0.04, 0.05 — в зависимости от диапазона и конфигурации |
| Измеряемая сила | растяжение и сжатие |
| Номинальный выход | 1 мВ/В или 2 мВ/В при 100 % калибровке; 2 мВ/В или 4 мВ/В при 200 % калибровке |
| Максимальная рабочая сила | до 240 % от номинальной силы |
| Предельная сила | до 240 % от номинальной силы |
| Разрушающая сила | более 400 % от номинальной силы |
| Допустимая боковая сила | до 100 % от номинальной силы при соблюдении условий монтажа |
| Жёсткость и динамика | малая деформация, высокая собственная частота, пригодность для быстрых процессов |
| Компенсация влияний | электрическая компенсация влияния изгибающего момента и высокая устойчивость к боковым воздействиям |
| Температурный диапазон | номинальный диапазон −10…+45 °C; расширенный рабочий диапазон зависит от исполнения |
| Степень защиты | IP67 для стандартного исполнения с подключённым байонетным разъёмом; IP68 для отдельных вариантов |
| Материал | нержавеющие материалы, коррозионностойкое исполнение |
| Электрические варианты | один мост, двойной мост, TEDS, разные варианты разъёма или кабеля |
| Основные применения | испытательные стенды, машины испытания материалов, прессы, производственный контроль, динамические измерения, силовые испытания узлов |
Аксессуары, калибровка и подключение
Для U10M критично правильное механическое включение датчика в силовую цепь. Адаптеры, шарнирные элементы, кабель, TEDS, усилитель и калибровка должны соответствовать диапазону силы и требуемой точности измерений.
| Группа | Позиция / параметр | Назначение |
|---|---|---|
| Механика | адаптеры для ввода нагрузки | центрированное приложение растягивающей или сжимающей силы |
| Механика | шарнирные головки и тяги | снижение влияния перекоса и боковых усилий при растяжении |
| Механика | опоры для сжатия | корректное приложение сжимающей силы в испытательной машине или прессе |
| Электрика | байонетный разъём | стандартное подключение измерительного моста к усилителю |
| Электрика | фиксированный кабель | вариант для отдельных условий эксплуатации и требований к защите |
| Идентификация | TEDS | автоматическое считывание параметров датчика в измерительной системе |
| Измерительная цепь | ClipX, QuantumX, PMX | питание моста, усиление сигнала, фильтрация и передача данных |
| Калибровка | 100 % или 200 % | подтверждение характеристик в требуемом диапазоне измерения |
| Документация | калибровочный сертификат | метрологическая прослеживаемость и корректная настройка канала |
Что проверить перед заказом U10M
Для U10M особенно важна механика приложения силы. Даже высокоточный датчик не даст корректного результата, если в узле есть перекос, изгибающий момент, боковая сила, несоосность, неподходящие адаптеры или недостаточная жёсткость конструкции.
