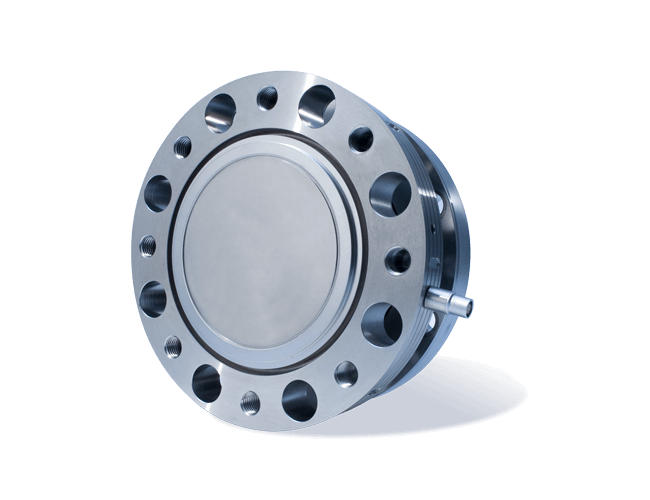

Эталонный датчик крутящего момента HBM TB2
Оригинальный эталонный датчик крутящего момента HBM TB2 для калибровки датчиков момента, reference / transfer-измерений, метрологических лабораторий, промышленных испытательных стендов и высокоточных измерительных цепей. Серия рассчитана на воспроизводимые измерения момента в диапазоне от 100 Н·м до 10 кН·м.
TB2 для калибровки и прослеживаемого измерения момента
HBM TB2 применяют как эталонный или передаточный датчик момента при калибровке датчиков крутящего момента, проверке измерительных цепей, сравнительных измерениях и настройке калибровочных установок.
Цельная симметричная измерительная часть обеспечивает высокую повторяемость и стабильность результата. При совместной работе с прецизионными усилителями HBM / HBK, такими как DMP41, ML38B или QuantumX MX238B, TB2 используется как основа точной измерительной цепи момента.
Диапазоны HBM TB2
TB2 выпускается в восьми номинальных диапазонах от 100 Н·м до 10 кН·м. При подборе нужно учитывать требуемый диапазон калибровки, рабочую часть шкалы, тип сертификата, способ подключения, защиту IP67 и совместимость с прецизионной измерительной электроникой.
| Номинальный момент | Исполнение | Типовые задачи |
|---|---|---|
| 100 Н·м | TB2 100 Н·м | калибровка малых датчиков момента, transfer standard, лабораторные проверки |
| 200 Н·м | TB2 200 Н·м | проверка датчиков момента, сравнительные измерения, рабочий эталон |
| 500 Н·м | TB2 500 Н·м | калибровочные стенды, контроль измерительных цепей, промышленные проверки |
| 1 кН·м | TB2 1 кН·м | эталонные измерения момента для стендов, редукторов и приводных систем |
| 2 кН·м | TB2 2 кН·м | калибровка датчиков среднего диапазона, transfer-измерения, метрология |
| 3 кН·м | TB2 3 кН·м | проверка стендовых датчиков момента и высокоточных приводных измерений |
| 5 кН·м | TB2 5 кН·м | крупные калибровочные установки, промышленные испытательные стенды |
| 10 кН·м | TB2 10 кН·м | верхний диапазон серии, калибровка силовых датчиков момента и тяжёлых стендов |
Метрологическое назначение
- reference standard — эталонный датчик для лаборатории;
- transfer standard — передаточный эталон между установками;
- DIN 51309 — применение в прослеживаемых калибровочных задачах;
- DAkkS / EA-10/14 — сертификаты для подтверждения измерительной цепи;
- DMP41 / ML38B / MX238B — прецизионные усилители для полной цепи.
Особенности серии
- диапазон 100 Н·м–10 кН·м;
- номинальная чувствительность 1 мВ/В;
- высокая повторяемость и воспроизводимость измерений;
- стандартная защита IP54, опционально IP67;
- исполнение для лабораторных и промышленных калибровочных задач.
Технические характеристики HBM TB2
| Тип изделия | Эталонный датчик крутящего момента |
|---|---|
| Номинальные диапазоны | 100 Н·м, 200 Н·м, 500 Н·м, 1 кН·м, 2 кН·м, 3 кН·м, 5 кН·м, 10 кН·м |
| Класс точности по datasheet | 0.02 |
| Класс по DIN 51309 | 0.05 с калибровочным сертификатом German Calibration Service / DAkkS |
| Номинальная чувствительность | 1 мВ/В |
| Допуск чувствительности | < ±0,1 % |
| Температурное влияние на выходной сигнал | < ±0,02 % / 10 K |
| Температурное влияние на нулевой сигнал | < ±0,01 % / 10 K |
| Линейность с гистерезисом | до < ±0,004 % / < ±0,006 % / < ±0,01 % в зависимости от участка диапазона |
| Повторяемость по DIN 1319 | < ±0,005 % |
| Входное сопротивление | 1550 ±100 Ом |
| Выходное сопротивление | 900…1500 Ом |
| Опорное напряжение питания | 5 В |
| Рабочий диапазон питания | 2,5…12 В |
| Степень защиты | IP54 стандартно; IP67 опционально по EN 60529 |
| Номинальный температурный диапазон | +10…+60 °C |
| Рабочий температурный диапазон | −10…+80 °C |
| Температура хранения | −50…+85 °C |
| Предельный момент | до 200 % от номинального момента для младших диапазонов; до 160 % для старших диапазонов |
| Разрушающий момент | до 400 % от номинального момента для младших диапазонов; до 320 % для старших диапазонов |
| Колебательная нагрузка | высокая допустимая знакопеременная нагрузка по DIN 50100 |
| Стандартная поставка | датчик TB2, соединительный кабель 3 м, протокол испытаний, инструкция по монтажу |
| Основные применения | калибровка датчиков момента, метрологические лаборатории, transfer standard, reference sensor, проверка измерительных цепей, промышленные стенды |
Аксессуары, сертификаты и подключение
Для TB2 подбираются вариант защиты, соединительный кабель, разъём, калибровочный сертификат и прецизионный усилитель. В калибровочной цепи особенно важны плоскостность, биение, центрирование, жёсткость соединения и отсутствие паразитных изгибающих, боковых и осевых нагрузок.
| Группа | Артикул / вариант | Назначение |
|---|---|---|
| Защита | D-TB2/IP67 | опция степени защиты IP67 по EN 60529 |
| Разъём | D-MS/MONT | connector plug MS 3106PEMV, установленный на кабель |
| Разъём | D-15D/MONT | 15-pin D-plug, установленный на кабель |
| Кабель | соединительный кабель 3 м | стандартная поставка TB2, Lemo FGG6 — свободные концы |
| Сертификат | DIN 51309 / EA-10/14 | калибровочный сертификат German Calibration Service / DAkkS для прослеживаемых измерений |
| Усилитель | DMP41 | прецизионное измерение тензометрического сигнала в эталонной цепи |
| Усилитель | ML38B | модуль MGCplus для высокоточных калибровочных и лабораторных измерений |
| Сбор данных | QuantumX MX238B | двухканальный модуль для точных мостовых измерений в лаборатории и калибровке |
| ПО | catman | настройка канала, регистрация данных, документирование и анализ измерений |
Что проверить перед заказом TB2
TB2 выбирается не как рядовой рабочий датчик, а как элемент эталонной измерительной цепи. Поэтому перед заказом нужно согласовать диапазон момента, класс калибровки, требования к сертификату, измерительный усилитель, механику установки и условия применения.
