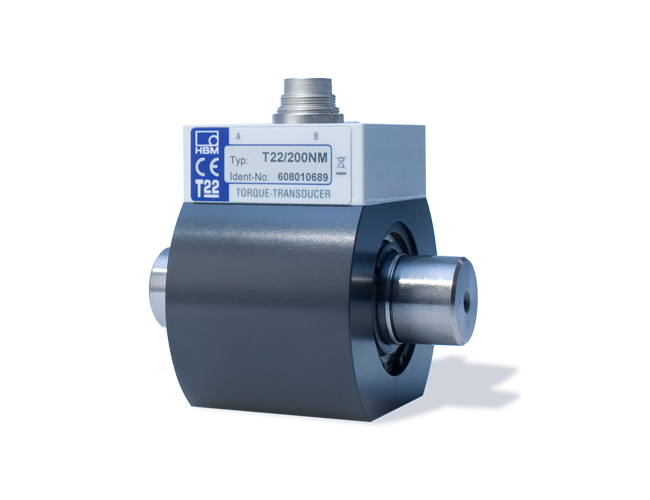

Датчик крутящего момента HBM T22
Оригинальный валовый датчик крутящего момента HBM T22 для компактных испытательных стендов, производственного контроля, лабораторных задач, end-of-line проверки, приводов, подшипников, материалов и хаптических испытаний. Серия рассчитана на быструю интеграцию, встроенную электронику, бесконтактную передачу сигнала и прямое подключение к системе управления.
T22 для простой интеграции в машины и испытательные стенды
HBM T22 применяют в задачах, где нужен компактный датчик момента без сложной измерительной инфраструктуры: на небольших стендах, в производственных машинах, лабораториях, приводных узлах, подшипниковых стендах и серийном контроле.
Встроенная электроника формирует аналоговые выходы, поэтому T22 можно подключать к ПЛК, регистратору, стендовому контроллеру или системе сбора данных без отдельного внешнего усилителя. Бесконтактная передача измерительного сигнала снижает износ и упрощает эксплуатацию.
Основные артикулы HBM T22
Серия T22 охватывает диапазон от малых моментов 0,5 Н·м до 1 кН·м. Ниже приведены стандартные артикулы по номинальному моменту.
| Номинальный момент | Артикул | Типовые задачи |
|---|---|---|
| 0,5 Н·м | 1-T22/0.5NM | медицинская техника, хаптические испытания, малые приводы, подшипниковые стенды |
| 1 Н·м | 1-T22/1NM | компактные стенды, малые моторы, лабораторные испытания, контроль трения |
| 2 Н·м | 1-T22/2NM | испытания материалов, малые приводные узлы, низкомоментные динамические измерения |
| 5 Н·м | 1-T22/5NM | небольшие электроприводы, мотор-редукторы, учебные и лабораторные стенды |
| 10 Н·м | 1-T22/10NM | контроль малых приводов, сборочные машины, испытания под нагрузкой |
| 20 Н·м | 1-T22/20NM | редукторы малой мощности, производственный контроль, компактные стенды |
| 50 Н·м | 1-T22/50NM | испытания приводов, насосов, мотор-редукторов и серийных агрегатов |
| 100 Н·м | 1-T22/100NM | end-of-line контроль, стенды редукторов, производственные испытания |
| 200 Н·м | 1-T22/200NM | приводные линии, редукторы, промышленные машины и контроль момента |
| 500 Н·м | 1-T22/500NM | средние приводы, стенды агрегатов, производственные и ресурсные испытания |
| 1 кН·м | 1-T22/1KNM | верхний диапазон серии, редукторы, приводные агрегаты, компактные силовые стенды |
Особенности T22
- встроенная электроника — не требуется отдельный внешний усилитель;
- аналоговые выходы — прямое подключение к ПЛК и контроллерам;
- бесконтактная передача — отсутствие изнашиваемых контактных элементов;
- компактная конструкция — удобная установка в ограниченном пространстве;
- работа на вращающихся и невращающихся узлах — универсальность для стендов и машин.
Для чего выбирают T22
- быстрое внедрение в производственный контроль;
- простые испытательные стенды без сложной измерительной системы;
- низкомоментные задачи 0,5 / 1 / 2 Н·м;
- end-of-line контроль приводных узлов и агрегатов;
- лабораторные измерения, материалы, подшипники и хаптические тесты.
Технические характеристики HBM T22
| Тип изделия | Валовый датчик крутящего момента |
|---|---|
| Номинальные диапазоны | 0,5 Н·м, 1 Н·м, 2 Н·м, 5 Н·м, 10 Н·м, 20 Н·м, 50 Н·м, 100 Н·м, 200 Н·м, 500 Н·м, 1 кН·м |
| Класс точности HBM | 0.5 |
| Измеряемая величина | крутящий момент |
| Режим измерения | статический и динамический крутящий момент |
| Скорость вращения | до 20 000 об/мин, в зависимости от номинального диапазона |
| Передача сигнала | бесконтактная передача измерительного сигнала |
| Электроника | встроенная электроника, отдельный внешний усилитель не требуется |
| Выход по напряжению | ±5 В |
| Выход по току | 10 ±8 мА |
| Измеряемые узлы | вращающиеся и невращающиеся компоненты |
| Механическое исполнение | валовый датчик с цилиндрическими концами вала и установкой через муфты |
| Монтаж | между приводной и измерительной стороной через подходящие муфты и центровку валов |
| Основные применения | производственный контроль, лаборатории, end-of-line, компактные стенды, медицинская техника, подшипниковые стенды, материалы, хаптические испытания, приводы и редукторы |
Подключение, кабели и принадлежности
Для T22 подбираются соединительные кабели, кабельная розетка, сильфонные муфты, коммутационная коробка и кабели для подключения к ПЛК, шкафу управления, регистратору или системе сбора данных.
| Группа | Артикул / вариант | Назначение |
|---|---|---|
| Кабель датчика | 3-3301.0158 | соединительный кабель T22 длиной 5 м |
| Кабель датчика | 3-3301.0159 | соединительный кабель T22 длиной 10 м |
| Кабельная розетка | 3-3312.0268 | 12-pin Binder для подключения датчика |
| Сильфонная муфта | 0,5 / 1 / 2 Н·м | муфта для низкомоментных исполнений T22 |
| Сильфонная муфта | 30 Н·м | муфта для диапазонов 5 / 10 / 20 Н·м |
| Сильфонная муфта | 200 Н·м | муфта для диапазонов 50 / 100 / 200 Н·м |
| Сильфонная муфта | 1000 Н·м | муфта для диапазонов 500 Н·м и 1 кН·м |
| Коммутационная коробка | 1-VK20A | подключение и разводка сигналов T22 в измерительную цепь |
| Кабель VK20A | 1-KAB151A-1.5 | кабель D-Sub 15-pin — свободные концы, длина 1,5 м |
| Кабель VK20A | 1-KAB152-1.5 | кабель SUBCON5 — свободные концы, длина 1,5 м |
| Сбор данных | QuantumX, PMX, ПЛК, стендовый контроллер | приём аналогового сигнала момента, регистрация, контроль и обработка данных |
Что проверить перед заказом T22
T22 часто выбирают как простое и экономичное решение, но точность измерения момента всё равно зависит от механики стенда: центровки валов, правильных муфт, отсутствия паразитных изгибающих нагрузок, вибраций и корректного подключения аналогового выхода.
