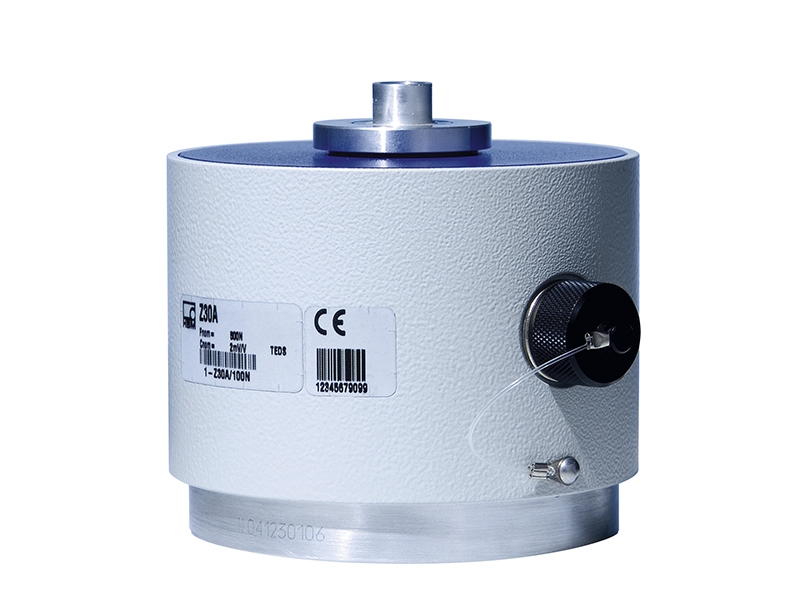

Эталонный датчик силы HBM Z30A
Оригинальный эталонный датчик силы HBM Z30A для высокоточного измерения растяжения и сжатия в диапазоне малых сил. Серия применяется в калибровочных машинах, transfer-измерениях, рабочих эталонах, лабораторных установках и задачах, где требуется прослеживаемость измерения силы и минимальная неопределённость результата.
Z30A для калибровки и точных измерений малых сил
HBM Z30A измеряет растягивающие и сжимающие силы с высокой точностью и применяется как reference sensor, transfer standard или рабочий эталон. Серия рассчитана на калибровочные задачи, проверку измерительных цепей, сравнение машин и точные лабораторные измерения.
Важная особенность Z30A — возможность подключения кабеля через разъёмы на корпусе и на базовой плите. Это позволяет выбирать направление кабеля под конкретную установку и снижать риск силового шунтирования измерения кабелем.
Основные артикулы HBM Z30A
Стандартный код заказа формируется как 1-Z30A/... с указанием номинальной силы. Для точного применения дополнительно подбираются аксессуары ввода нагрузки, кабель, кейс, калибровочная документация и измерительная электроника.
| Номинальная сила | Артикул | Типовые задачи |
|---|---|---|
| 50 Н | 1-Z30A/50N | калибровка малых сил, лабораторные измерения, transfer-измерения |
| 100 Н | 1-Z30A/100N | рабочий эталон малых сил, проверка измерительных цепей |
| 200 Н | 1-Z30A/200N | калибровочные машины, сравнительные измерения, испытательные лаборатории |
| 500 Н | 1-Z30A/500N | точные измерения растяжения и сжатия, контроль эталонной цепи |
| 1000 Н | 1-Z30A/1000N | верхний диапазон серии с механической защитой от перегрузки |
| 2 кН | 1-Z30A/2kN | калибровочные стенды, transfer standard, проверка машин малых усилий |
| 5 кН | 1-Z30A/5kN | эталонные измерения силы, лабораторные и производственные калибровки |
| 10 кН | 1-Z30A/10kN | верхний диапазон Z30A для точных калибровочных и сравнительных задач |
Назначение Z30A
- reference sensor — эталонный датчик силы для калибровочных машин;
- transfer standard — передаточный эталон для сравнительных измерений;
- working standard — рабочий эталон для регулярной проверки измерительных цепей;
- ISO 376 — применение в калибровочных задачах растяжения и сжатия;
- TEDS — автоматическая идентификация датчика в измерительной системе.
Особенности серии
- класс точности ISO 376 class 00;
- класс точности HBM 0.02;
- номинальная чувствительность 2 мВ/В;
- встроенная перегрузочная защита для исполнений до 1000 Н;
- два варианта вывода кабеля через разъёмы на корпусе и основании.
Технические характеристики HBM Z30A
| Тип изделия | Эталонный датчик силы растяжения и сжатия |
|---|---|
| Номинальные диапазоны | 50 Н, 100 Н, 200 Н, 500 Н, 1000 Н, 2 кН, 5 кН, 10 кН |
| Класс по ISO 376 | 00 при калибровке по ISO 376 в диапазоне 0,2 Fnom…Fnom |
| Класс точности HBM | 0.02 |
| Измеряемая сила | растяжение и сжатие |
| Номинальная чувствительность | 2 мВ/В |
| Отклонение чувствительности при сжатии | < ±0,1 % |
| Разность чувствительности растяжение/сжатие | < ±0,1 % |
| Повторяемость при постоянном положении | < ±0,02 % в диапазоне 0,2 Fnom…Fnom |
| Повторяемость при разных положениях | < ±0,04 % в диапазоне 0,2 Fnom…Fnom |
| Отклонение от аппроксимирующей кривой | < ±0,02 % |
| Нелинейность | < ±0,03 % |
| Температурный коэффициент чувствительности | < ±0,02 % / 10 K |
| Температурный коэффициент нуля | < ±0,02 % / 10 K |
| Ползучесть за 30 минут | < ±0,03 % |
| Влияние боковой силы | < 0,1 % при боковой силе 10 % Fnom |
| Влияние эксцентриситета | < 0,03 % на 1 мм |
| Входное сопротивление | > 345 Ом для 50 Н–1000 Н; > 690 Ом для 2–10 кН |
| Выходное сопротивление | 300–500 Ом для 50 Н–1000 Н; 600–800 Ом для 2–10 кН |
| Сопротивление изоляции | > 5 × 10⁹ Ом |
| Рекомендуемое питание | 5 В |
| Диапазон питания | 0,5…12 В |
| Номинальный температурный диапазон | +10…+40 °C |
| Рабочий температурный диапазон | −10…+70 °C |
| Температура хранения | −25…+85 °C |
| Максимальная рабочая сила | 120 % или 150 % от номинальной силы, в зависимости от диапазона |
| Предельная сила | 150 % от номинальной силы |
| Разрушающая сила | 250 % от номинальной силы |
| Собственная частота | примерно 0,2…1,25 кГц, в зависимости от диапазона |
| Допустимая вибрационная нагрузка | 70 % от номинальной силы |
| Степень защиты | IP50 по EN 60529 |
| Электрическое подключение | Binder series 723, 7-pin, радиальный и осевой разъём |
| Схема подключения | 6-проводная схема |
| Идентификация | TEDS по IEEE 1451.4 |
| Основные применения | калибровочные машины, transfer-измерения, reference sensor, working standard, проверка датчиков силы, точные лабораторные измерения |
Аксессуары, кабели и ввод нагрузки
Для Z30A критично использовать корректную механику ввода силы. При растяжении применяются шарнирные проушины и комплект ZKM, при сжатии — нагрузочная кнопка и нажимной элемент. Для калибровочных задач аксессуары должны соответствовать ISO 376 и исключать перекос, эксцентриситет и паразитное влияние кабеля.
| Группа | Артикул / позиция | Назначение |
|---|---|---|
| Шарнирная проушина | 1-U1R/200kg/ZGW | верхняя / нижняя проушина для Z30A 50 Н–1000 Н |
| Шарнирная проушина | 1-U2A/1t/ZGUW | верхняя / нижняя проушина для Z30A 2–10 кН |
| Комплект растяжения | 1-Z30/10kN/ZKM | узел приложения растягивающей силы по ISO 376 для Z30A 2–10 кН |
| Нагрузочная кнопка | 1-U1R/200kg/ZL | ввод сжимающей нагрузки для Z30A 50 Н–1000 Н |
| Нагрузочная кнопка | 3-9202.0140 | ввод сжимающей нагрузки для Z30A 2–10 кН |
| Нажимной элемент | 1-EDO3/1kN | точное приложение сжимающей нагрузки для Z30A 50 Н–1000 Н; используется вместе с нагрузочной кнопкой |
| Нажимной элемент | 1-EDO4/50kN | точное приложение сжимающей нагрузки для Z30A 2–10 кН; используется вместе с нагрузочной кнопкой |
| Кабель | 1-KAB139A-6 | кабель 6 м с Binder female connector и свободными концами |
| Кабель | K-CAB-F | конфигурируемый кабель с выбором длины и разъёма |
| Кейс | 1-Z30/BOX | транспортировочный кейс для четырёх датчиков Z30A и аксессуаров |
| Электроника | DMP41, QuantumX MX238B, ClipX | точное измерение тензометрического сигнала, калибровочные и лабораторные измерительные цепи |
Что проверить перед заказом Z30A
Z30A подбирается как элемент эталонной измерительной цепи, поэтому нужно учитывать не только диапазон силы. Важны калибровка, схема ввода нагрузки, аксессуары по ISO 376, кабель, TEDS, усилитель, условия применения и требуемая метрологическая прослеживаемость.
