Датчики силы сжатия HBM C10 / C18
Оригинальные датчики силы сжатия HBM / HBK для испытательных стендов, прессов, лабораторий, производственного контроля, калибровочных машин и эталонных измерений. C10 применяется как высокоточный промышленный датчик сжатия, C18 — как reference / transfer sensor для прослеживаемых калибровочных и метрологических задач.
C10 для точных измерений, C18 для эталонных задач

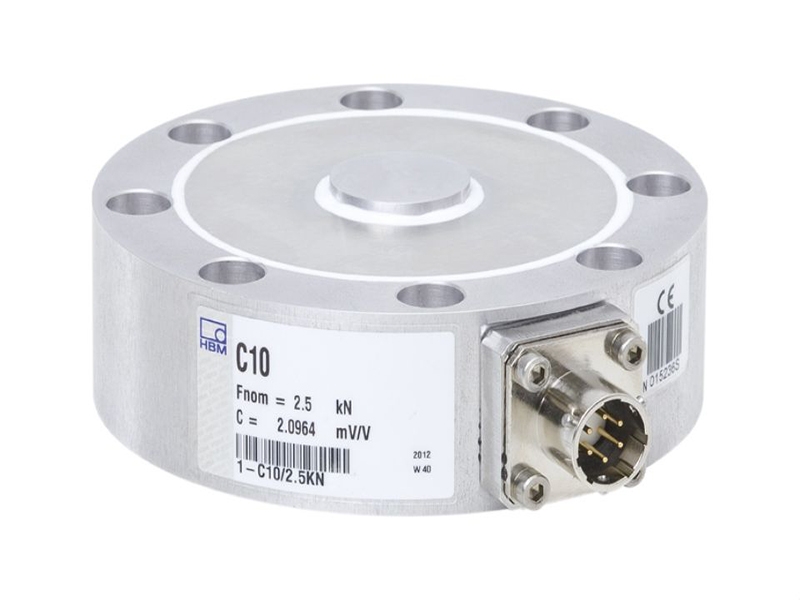

HBM C10 выбирают для точного измерения силы сжатия в промышленных, испытательных и лабораторных системах. Серия рассчитана на высокую точность, стабильный сигнал, устойчивость к боковым воздействиям и гибкую конфигурацию под конкретную измерительную цепь.
HBM C18 относится к эталонным датчикам силы сжатия. Его применяют в калибровочных машинах, метрологических лабораториях, при сравнительных измерениях и в задачах, где нужна прослеживаемость силы к стандарту.
Основные артикулы HBM C10
C10 поставляется в стандартных номиналах от 2,5 кН до 1 МН. Для специальных исполнений используется конфигурируемый код K-C10 с выбором моста, чувствительности, TEDS, адаптера, защиты разъёма и электрического подключения.
| Номинальная сила | Артикул C10 | Типовые задачи |
|---|---|---|
| 2,5 кН | 1-C10/2.5kN | малые прессовые усилия, лабораторные стенды, точный контроль сжатия |
| 5 кН | 1-C10/5kN | испытания компонентов, малые прессы, производственный контроль |
| 10 кН | 1-C10/10kN | испытательные машины, пресс-фит, контроль усилия сборки |
| 25 кН | 1-C10/25kN | средние испытательные стенды, технологические прессы, контроль качества |
| 50 кН | 1-C10/50kN | прессы, испытательные стенды, производственные измерительные узлы |
| 100 кН | 1-C10/100kN | машины испытания материалов, силовые стенды, лаборатории |
| 250 кН | 1-C10/250kN | крупные стенды, тяжёлые прессовые операции, статические и динамические испытания |
| 500 кН | 1-C10/500kN | тяжёлые испытательные машины, силовые узлы, производственный контроль больших усилий |
| 1 МН | 1-C10/1MN | крупные калибровочные и испытательные установки, высоконагруженные стенды |
Основные артикулы HBM C18
C18 используется для передаточных, эталонных и калибровочных измерений силы сжатия. Серия охватывает диапазон от 10 кН до 5 МН.
| Номинальная сила | Артикул C18 | Типовые задачи |
|---|---|---|
| 10 кН | 1-C18/10KN | калибровочные стенды, reference sensor, проверка измерительных цепей |
| 20 кН | 1-C18/20KN | передаточные измерения, лабораторные калибровочные задачи |
| 50 кН | 1-C18/50KN | эталонное измерение силы, поверка и калибровка оборудования |
| 100 кН | 1-C18/100KN | калибровочные машины, метрологические лаборатории |
| 200 кН | 1-C18/200KN | прослеживаемые измерения силы сжатия, сравнение калибровочных установок |
| 300 кН | 1-C18/300KN | передаточные эталоны, высокоточные силовые измерения |
| 500 кН | 1-C18/500KN | крупные калибровочные машины и лабораторные силовые установки |
| 1 МН | 1-C18/1MN | эталонные измерения больших сжимающих усилий |
| 2 МН | 1-C18/2MN | крупные метрологические и калибровочные системы |
| 3 МН | 1-C18/3MN | силовые калибровочные машины, transfer standard |
| 5 МН | 1-C18/5MN | верхний диапазон серии, крупные эталонные и калибровочные задачи |
Конфигурация C10
- K-C10 — конфигурируемое исполнение под задачу.
- SB / DB — один измерительный мост или двойной мост.
- T / S — с TEDS или без TEDS.
- U / D — с адаптером или без адаптера.
- Y / F / Q / N / P / M — варианты подключения и разъёмов.
Разница C10 и C18
- C10 — рабочий высокоточный датчик для испытаний и производства.
- C18 — reference / transfer sensor для метрологии и калибровки.
- C10 удобен для гибкой конфигурации и аксессуаров.
- C18 выбирается при требованиях к прослеживаемости и ISO 376.
- Обе серии измеряют только сжимающую силу.
Сравнение HBM C10 и HBM C18
| Параметр | HBM C10 | HBM C18 |
|---|---|---|
| Тип изделия | Датчик силы сжатия для точных испытательных и производственных измерений | Эталонный / передаточный датчик силы сжатия |
| Диапазон | 2,5 кН–1 МН | 10 кН–5 МН |
| Основное назначение | испытательные стенды, прессы, лаборатории, производственный контроль | калибровочные машины, метрология, transfer standard, reference sensor |
| Точность | класс HBM 0.02…0.05 в зависимости от диапазона и исполнения | класс 0.5 по ISO 376 для эталонных / передаточных задач |
| Выходной сигнал | высокий сигнал, более 4 мВ/В для диапазонов от 25 кН в стандартной версии | тензометрический выход для высокоточной измерительной цепи |
| Подключение | разъём, фиксированный кабель, свободные концы, D-sub-HD15, MS, ODU, M12 | подключение под калибровочную / эталонную измерительную систему |
| Опции | TEDS, двойной мост, 50% калибровка, адаптер, защита разъёма, разные кабели | поставка с элементами приложения силы, исполнение под метрологические задачи |
| Защита | IP68 для кабельного исполнения от 25 кН и выше; другие исполнения зависят от подключения | исполнение для надёжной работы в калибровочной и мобильной метрологической среде |
| Особенности | устойчивость к боковым силам и эксцентриситету, высокая гибкость конфигурации | кольцевой торсионный принцип, низкая чувствительность к температуре и паразитным влияниям |
Аксессуары, подключение и ввод нагрузки
Для датчиков силы сжатия критичны качество опорных поверхностей, центрирование нагрузки, нажимной элемент, кабель, заземление и совместимость с усилителем. Даже точный датчик даст ошибку, если сила вводится с перекосом или через неподготовленную поверхность.
| Группа | Артикул / вариант | Назначение |
|---|---|---|
| Нажимной элемент C10 | 1-EDO3/50KN | для C10 2,5–50 кН |
| Нажимной элемент C10 | 1-EDO3/100KN | для C10 100–250 кН |
| Нажимной элемент C10 | 1-EDO3/500KN | для C10 500 кН |
| Нажимной элемент C10 | 1-EDO3/1MN | для C10 1 МН |
| Кабель C10 | 1-KAB157-3 | кабель с байонетным соединением, 3 м |
| Кабель C10 | 1-KAB158-3 | кабель с резьбовым соединением, 3 м |
| Конфигурируемый кабель | K-CAB-F | кабель под требуемую длину, разъём и подключение к усилителю |
| Заземление | 1-EEK4 / 1-EEK6 / 1-EEK8 | кабель заземления 400, 600 или 800 мм |
| Подключение | F / Q / N / P / M | D-sub-HD15, QuantumX, MGC+, DMP, DK38, SomatXR или M12 |
| Электроника | ClipX, QuantumX, PMX, DMP41 | измерение тензометрического сигнала, фильтрация, передача данных и калибровка канала |
Что проверить перед заказом C10 / C18
Для датчиков силы сжатия важна не только номинальная сила. Нужно заранее определить назначение датчика: рабочее измерение в стенде или производстве, либо эталонная / калибровочная задача с требованиями к прослеживаемости.
